ELPR-33

Clique para Ampliar (imagem)


Descrição

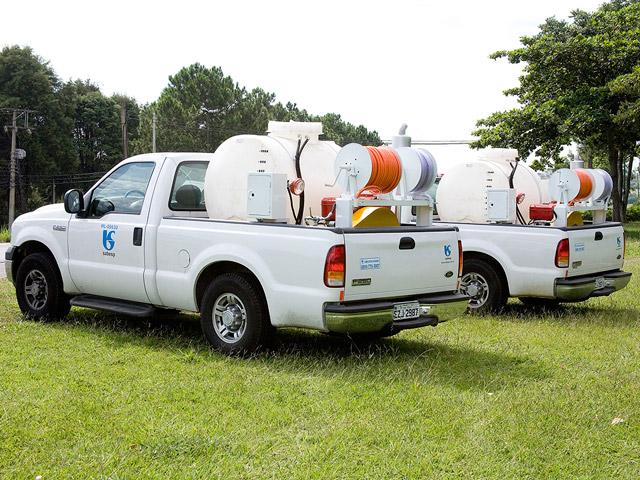

O Equipamento Portátil de Hidrojateamento modelo EPLR-33, marca SIBRAVAC, proporciona um serviço rápido e eficiente na execução de desobstrução e limpeza de ramais e redes coletoras de esgotos através de jatos de água sobre alta pressão, podendo ser fornecido montado sobre carreta semi-reboque ou instalado em carroceria de Pick-up fornecida pelo Cliente. É composto de bomba de alta pressão, tanque reservatório, carretéis e mangueiras, além de todos os acessórios necessários ao seu perfeito funcionamento.

Especificações

Reservatório de Água

Construído em chapa de aço carbono de espessura 2,4 mm ou em polipropileno de alta densidade, apoiado sobre suporte metálico, dotado de:

  • Extravasor;
  • Visor de nível tipo coluna;
  • Conexão de engate rápido para acoplar a mangueira de abastecimento;
  • Conexão “storz” para abastecimento por hidrante;
  • Conexão de retorno;
  • Dreno inferior com registro de esfera Ø 1.1/4”;
  • Linha de alimentação da Bomba com registro de esfera e filtro “Y” Ø 1.1/4”;

Sistema de Hidrojateamento

  • Bomba Alternativa Triplex com vazão de 66 litros/minuto e pressão máxima de 140 Kgf/cm2.
  • Circuito de descarga da Bomba equipado com válvula reguladora de pressão com by-pass para o tanque, manômetro e registros de esfera de alta pressão.

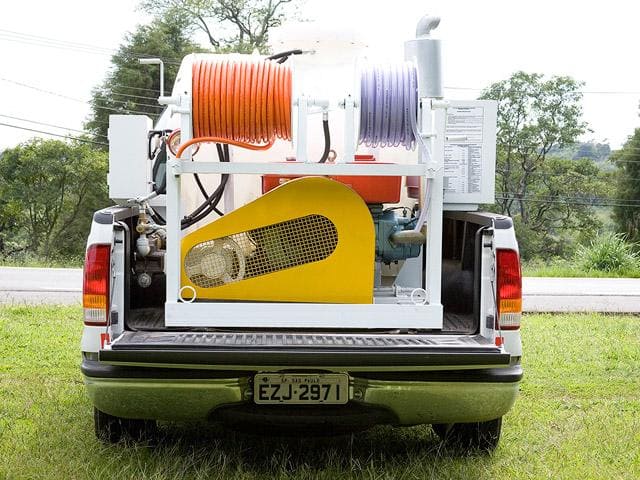

  • Carretel com acionamento manual com 60 metros de mangueira de alta pressão de Ø 1/2”, equipado com junta rotativa e guia para enrolamento da mangueira, instalado na parte traseira do equipamento.
  • Carretel com acionamento manual com 30 metros de mangueira plástica reforçada Ø 3/4”, para
  • abastecimento do reservatório de água.

Sistema de Acionamento

Motor Estacionário movido a diesel, potência de 28 CV @ 2.200 RPM, partida elétrica, bateria 12 volts, com componentes operacionais instalados no painel de comando/controle.

Transmissão do Motor/Bomba através de polias e correias.

Painel de Comando/Controle

O Painel de Comando/Controle fica instalado na parte traseira do equipamento, composto de:

  • Chave de partida do Motor;
  • Comando de aceleração do Motor;
  • Conta-giros para controle da rotação do Motor;
  • Led para indicação de alta temperatura da água de refrigeração do Motor;
  • Led para indicação de baixa pressão do óleo de lubrificação do Motor;
  • Horímetro para controle do tempo de trabalho do equipamento;
  • Manômetro para controle da pressão da água de hidrojateamento;
  • Tomada 12 volts para ligação do farol portátil;
  • Todos os instrumentos de comando/controle identificados com plaquetas de alumínio.

Montagem dos Equipamentos

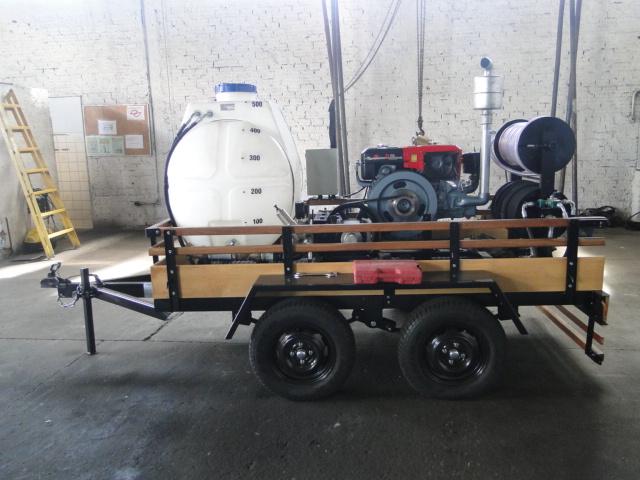

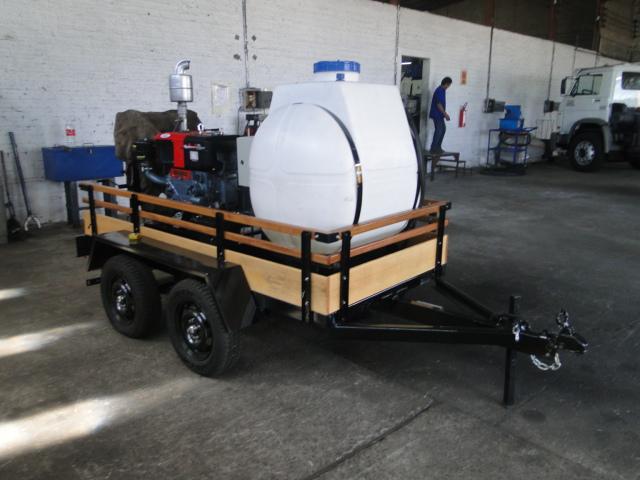

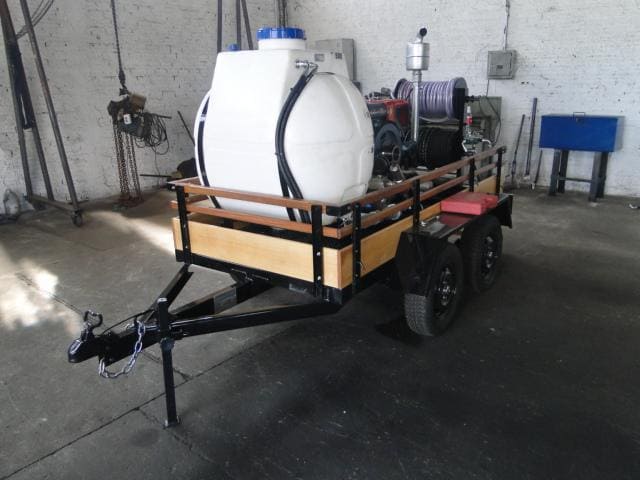

Os equipamentos são montados sobre skid metálico dimensionado para instalação em Pick-up’s ou sobre carreta semi-reboque de duas rodas.

Acessórios / Complementos

O Equipamento é fornecido com os seguintes acessórios/complementos:

  • 02 (dois) bocais Ø 28 mm para desobstrução, com jatos propulsores traseiros a 35º e um frontal;
  • 02 (dois) bocais Ø 28 mm para gordura, com jatos propulsores traseiros a 35º tangenciais;
  • 01 (um) guia de mangueira com extensão de 4 metros, para proteção contra quinas na entrada do PV;
  • 01 (uma) pistola manual de hidrojateamento com pressão máxima de 160 Kgf/cm2;
  • 02 (dois) bicos para pistola, sendo um de jato concentrado e um de jato leque;
  • 01 (um) farol móvel portáti, 12 Vcc, com cabo flexível com 10 (dez) metros de comprimento e plug para conectar à tomada elétrica;
  • 01 (uma) morsa nº 3 instalada na parte traseira do equipamento, para substituição dos bocais;
  • 01 (um) conjunto de ferramentas apropriadas para a manutenção básica dos equipamentos;
