ELPV-135
- Produto com certificação compulsória de segurança conforme registro 003806/2018 certificado pelo OCP 0135 CCP!
Descrição

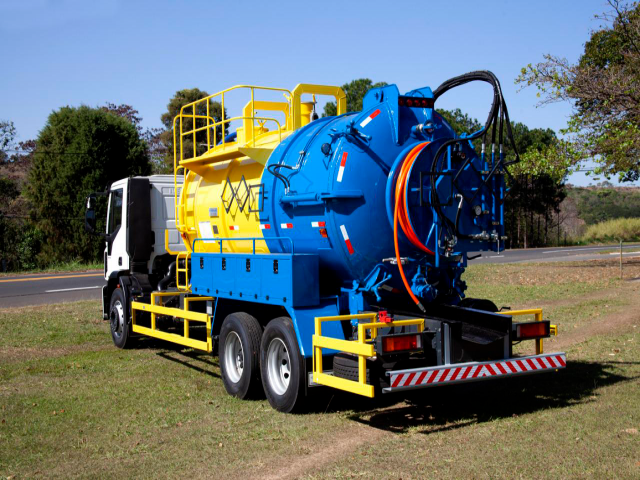

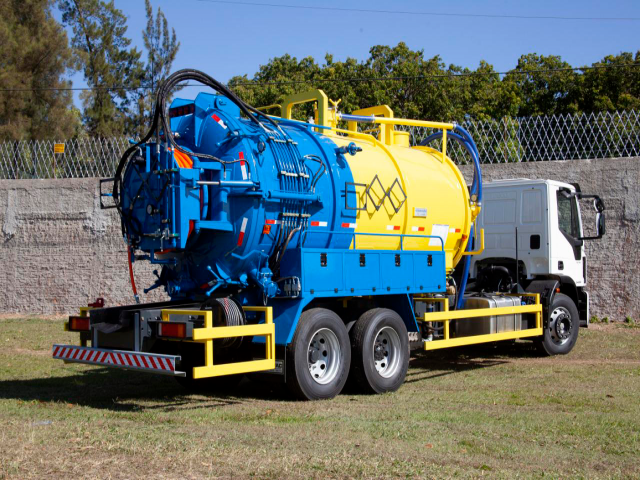

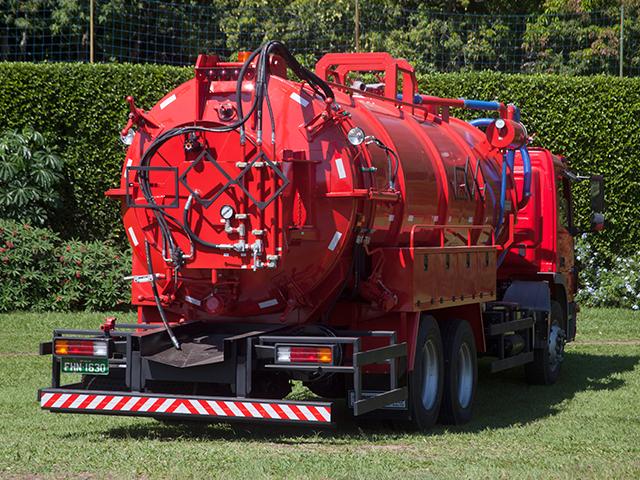

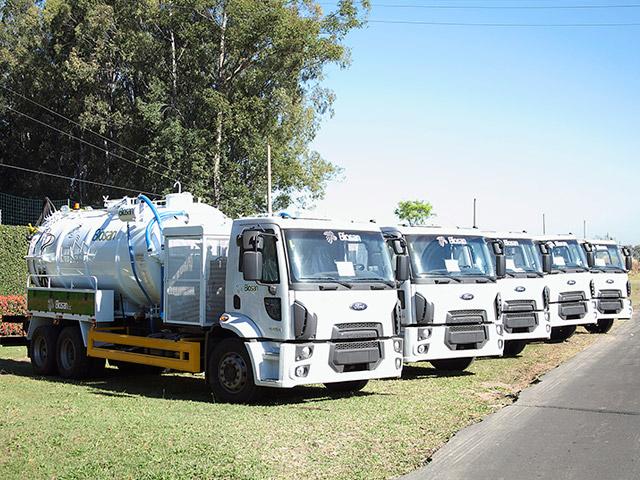

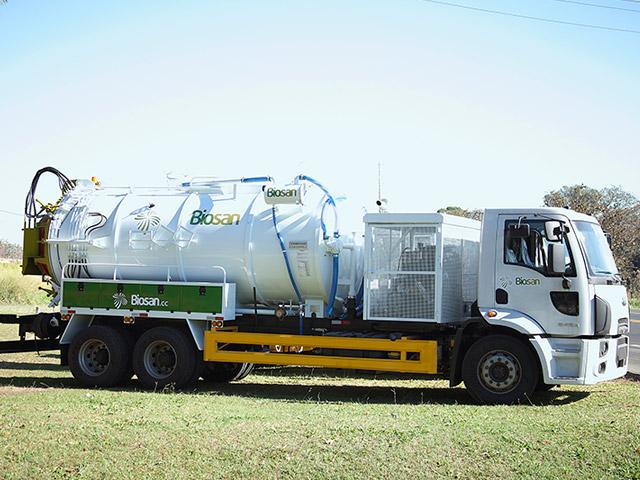

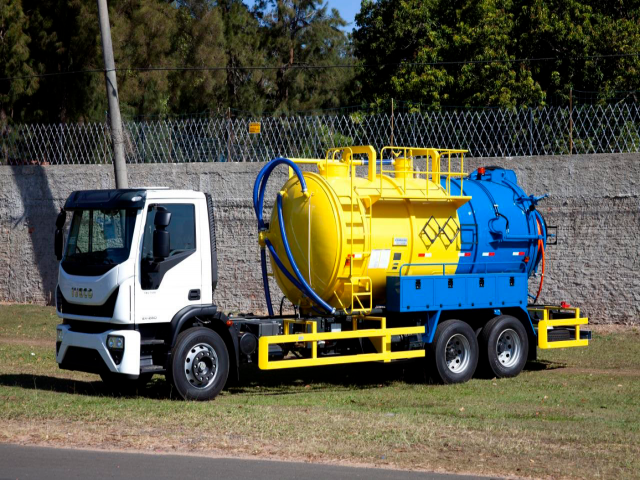

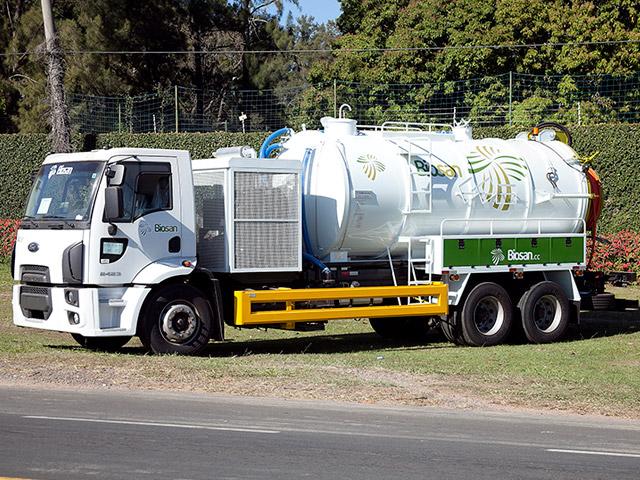

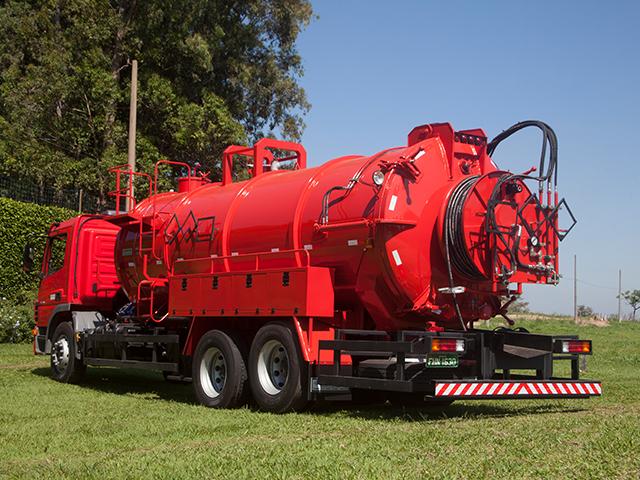

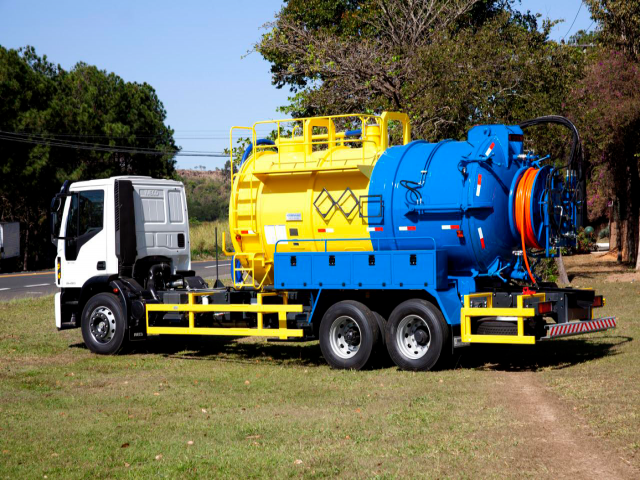

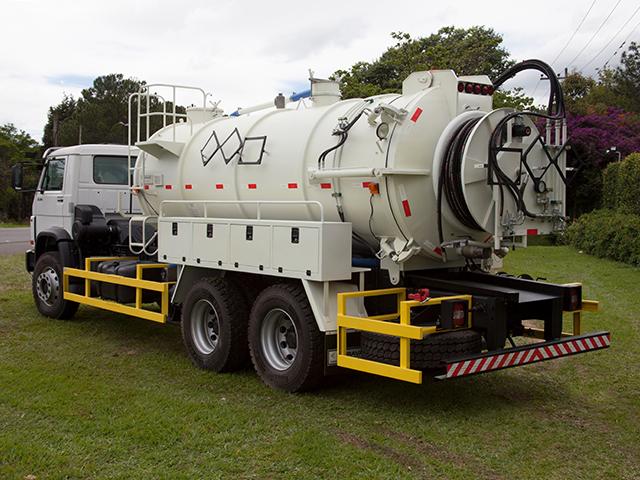

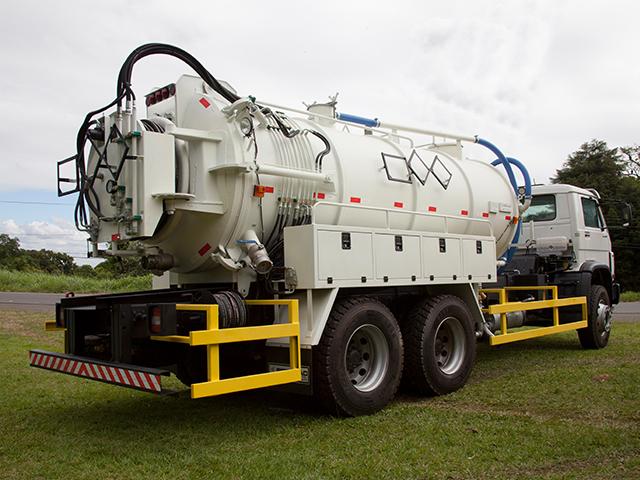

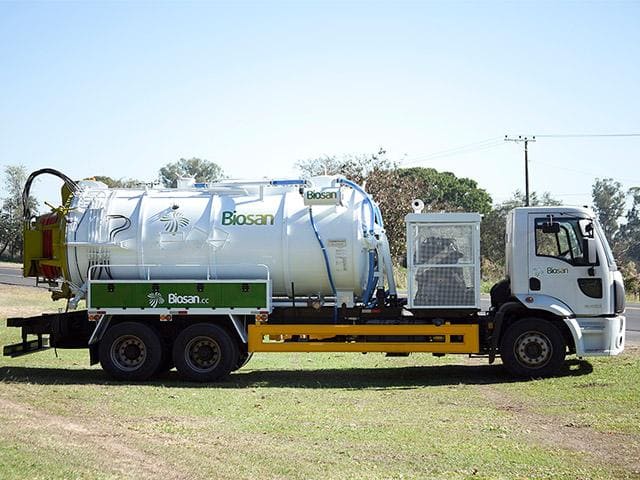

Equipamento Combinado de hidrojateamento sob alta pressão e sucção a alto vácuo modelo ELPV-135, marca SIBRAVAC, para desobstrução e limpeza de redes de esgoto, poços de visita e galerias de águas pluviais, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.
ESPECIFICAÇÕES TÉCNICAS
Tanque Reservatório
Tanque em formato cilíndrico e tampos abaulados, construído em chapa de aço carbono de espessura 3/16” (4,76 mm) e reforçado externamente com cintas de viga “U” laminada, dividido em dois compartimentos sendo, um na parte dianteira destinado a água de hidrojateamento e outros na parte traseira para armazenamento dos detritos coletados por sucção, equipado com os seguintes acessórios:
Compartimento de Água
- Quebra-ondas na parte interna;
- Boca de visita / abastecimento Ø 500 mm, com respiro tipo cabo de guarda-chuva na parte superior;
- Visor de nível tipo coluna;
- Dreno inferior com registro de esfera Ø 2”;
- Boia com contato elétrico para indicação do nível baixo de agua; • Tubulação com registro gaveta e bocal tipo “storz” Ø 2.1/2” para carregamento por hidrante;
- Linha de alimentação da bomba de alta pressão com registro de esfera e filtro “Y” Ø 2.1/2”.
Compartimento de Detritos
- Quebra-ondas na parte interna;
- Boca superior com válvula de retenção por bóia;
- Sifão depurador de segurança instalado na lateral superior do tanque, dotado de manovacuômetro para controle da pressão de trabalho e dreno com registro de esfera Ø 1.1/4”;
- Dois visores de vidro temperado com prático sistema de limpeza;
- Tubulação de carga com registro de fecho rápido ou registro de esfera Ø 4” e bocal de engate rápido, instalado na lateral traseira do tanque;
- Tubulação de descarga com registro de fecho rápido ou registro de esfera Ø 4” e bocal de engate rápido, instalado na parte inferior da tampa traseira;
- Tampa traseira disposta sobre dobradiça na parte superior, com fechamento através de fusos e borboletas roscadas, abertura através de cilindros hidráulicos de dupla ação, e vedação em borracha nitrílica;
- Linha de alimentação da Bomba de Vácuo com registro de esfera e filtro “Y” Ø 1.1/4”.
Geral

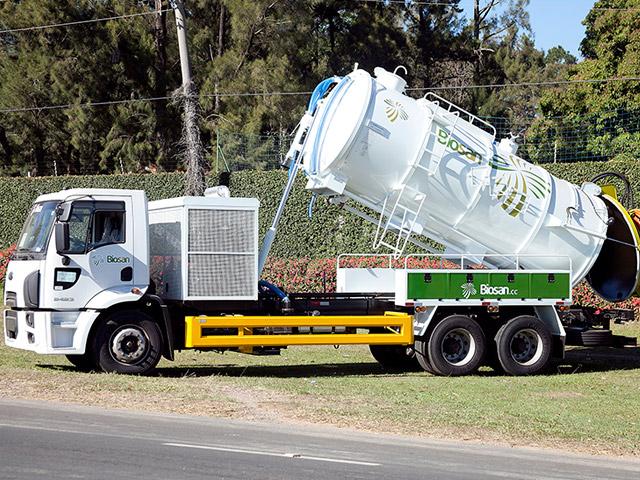

- Sistema de basculamento do tanque através de cilindro hidráulico de dupla ação;
- Suportes para apoio dos mangotes de sucção e descarga;
- Escada lateral para acesso à parte superior do tanque;
- Calha traseira para evitar a queda de resíduos nas estruturas do chassi do caminhão;
- Para-choque traseiro conforme normas vigentes do CNT, com plaqueta de homologação pelo INMETRO;
- Armários laterais para guarda de ferramentas e acessórios de operação, dotados de portas, fechaduras, dreno, vedação com perfil de borracha da linha automotiva, pintura interna com tinta emborrachada.
Sistema de Hidrojateamento
Bomba Alternativa Triplex modelo BPG-50, marca SIBRAVAC, para operar com vazão de 263 litros/minuto e pressão máxima de 160 Kgf/cm2, dotada de cabeçote hidráulico em aço inox ASTM A-743 Grau CF8 e êmbolos confeccionados em aço inox com revestimento cerâmico.
Circuito de alimentação da Bomba dotado de registro de esfera e filtro “Y” Ø 2.1/2”.
Circuito de descarga equipado com válvula de segurança, válvula reguladora de pressão com ajuste fino, manômetro com preenchimento em glicerina, e registros de esfera de alta pressão com sistema de “by-pass” para o tanque.
Carretel Principal tipo “bandeira”, dimensionado para armazenar 120 metros de mangueira de alta pressão de Ø 1”, equipado com junta rotativa e guia para enrolamento da mangueira de modo a evitar o remonte e sobreposição de camada de forma irregular. O Carretel Principal fica instalado no tampo traseiro do tanque, com estrutura de sustentação adequada e resistente, com acionamento hidráulico nos dois sentidos de rotação, com regulagem de velocidade em ambos os sentidos e com comando centralizado.
A unidade de acionamento do Carretel Principal é constituída de reservatório de óleo, bomba hidráulica de engrenagens, comando manual e motor hidráulico orbital.
Carretel Auxiliar com acionamento manual, dimensionado para armazenar 40 metros de mangueira de alta pressão Ø ½”, instalado na lateral traseira do equipamento, equipado com junta rotativa.
Sistema de Sucção
Bomba de Vácuo de anel líquido modelo MS-720AL para operar com deslocamento de ar de 12 m3/minuto, pressão de vácuo de 720 mm.Hg (9,5 m.c.a.) e pressão positiva de 1,0 Kgf/cm2, acionada por polias e correias com sistema de transmissão a partir de tomada de força de engate pneumático acoplada na caixa de câmbio do próprio caminhão.
Chave Direcionadora de Fluxo (Chave 3 Vias) para alternância de vácuo ou pressão, interligada à Bomba de Vácuo, reservatório de água e tanque através de mangotes flexíveis de PVC.
Sistema de Acionamento
A bomba de alta pressão e a bomba de vácuo serão acionadas através de Caixa de Transferência Integral, com duas saídas, acoplada ao eixo cardam do caminhão entre a caixa de câmbio e o diferencial.
Painel de Comando / Controle
A bomba de alta pressão e a bomba de vácuo serão acionadas através de Caixa de Transferência Integral, com duas saídas, acoplada ao eixo cardam do caminhão entre a caixa de câmbio e o diferencial.
- Comando de aceleração do motor;
- Conta-giros para controle da rotação do motor;
- Horímetros de funcionamento individualizadas;
- Comando de basculamento do tanque;
- Comando de abertura/fechamento da tampa traseira;
- Interruptor para os faróis auxiliares traseiros;
- Interruptor para o sinalizador rotativo;
- Todos os instrumentos de comando/controle identificados com plaquetas de alumínio.
Nota: O comando de acionamento do carretel principal fica instalado na parte traseira do equipamento.
Acessórios / Complementos
O Equipamento é fornecido com os seguintes acessórios/complementos:
- 120 (cento e vinte) metros de mangueira de alta pressão Ø 1”, sem emendas, termoplástica, pressão de trabalho até 200 bar, pressão de ruptura de 500 bar, com terminais macho NPT nas extremidades, instalada no Carretel Principal;
- 40 (quarenta) metros de mangueira de alta pressão Ø 1/2”, sem emendas, pressão de trabalho até 160 bar, pressão de ruptura de 640 bar, com fêmea giratória nas extremidades, instalada no Carretel Auxiliar;
- 01 (um) guia de mangueira para proteção contra quinas na entrada das redes, com extensão de 06 (seis) metros;
- 01 (um) suporte com roldana em alumínio para proteção contra quinas na entrada do P.V.;
- 02 (dois) bocais Ø 50 mm para desobstrução, com jatos propulsores traseiros a 35º e um frontal;
- 02 (dois) bocais Ø 50 mm para gordura, com jatos propulsores traseiros a 35º tangenciais;
- 01 (dois) bocal tipo vortex com cinco bicos traseiros a 20º e um frontal;
- 01 (um) bocal tipo torpedo;
- 01 (um) bocal tipo tijolo;
- 02 (dois) bocais Ø 28 mm para desobstrução de ramais, com jatos propulsores traseiros a 30º e um frontal;
- 01 (uma) pistola manual para hidrojateamento, para operar com pressão até 160 Kgf/cm2;
- 02 (dois) bicos para pistola de hidrojateamento, sendo um de jato concentrado e um de jato leque;
- 02 (dois) bocais para mangote Ø 3”;
- 02 (dois) bocais para mangote Ø 4”;
- 02 (duas) tampas cegas para os bocais de engate rápido;
- 02 (dois) faróis móveis direcionais Ø 6”, instalados na parte superior traseira do tanque, para execução de trabalhos noturnos;
- 01 (um) sinalizador intermitente de segurança na cor amarelo âmbar, instalado na parte superior traseira do equipamento;
- 01 (um) sinalizador intermitente de segurança na cor amarelo âmbar, instalado na parte superior traseira do equipamento;
Nota: Opcionalmente, a pedido do Cliente, outros acessórios poderão ser fornecidos.
