ELP-150

Clique para Ampliar (imagem)


Descrição

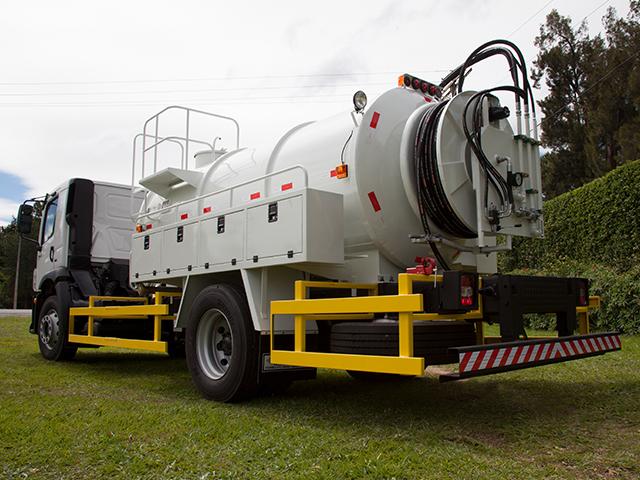

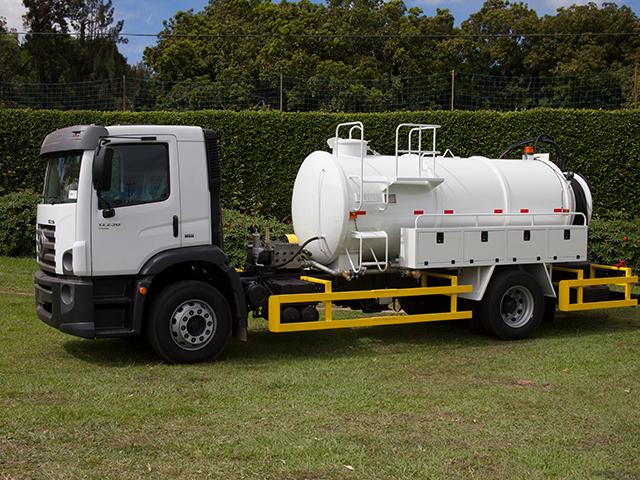

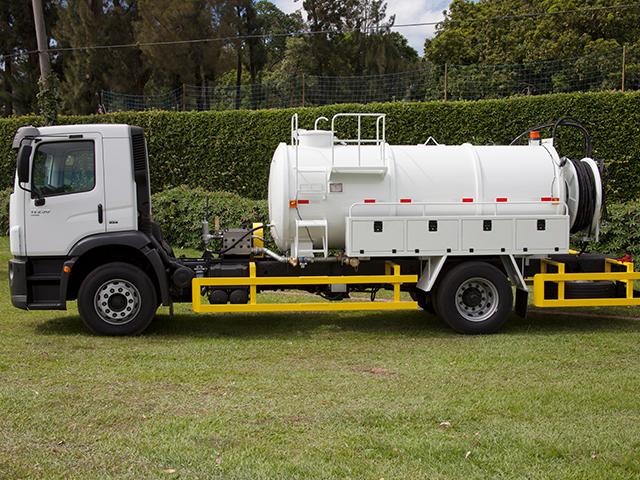

Equipamento de Hidrojato modelo ELP-150, marca SIBRAVAC, para execução dos serviços de desobstrução e limpeza de ramais e redes coletoras de esgotos, galerias de águas pluviais, bocas de lobo e tubulações industriais através de jatos de água sobre alta pressão, equipado com bomba de alta pressão, tanque reservatório, carretéis e mangueiras, além de todos os acessórios necessários ao seu perfeito funcionamento, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.

Especificações

Tanque Reservatório

Tanque com formato cilíndrico e tampos abaulados, construído em chapa de aço carbono de espessura 1/8” (3,2 mm) e reforçado externamente com cintas de viga “U” laminada, equipado com os seguintes acessórios:

  • Quebra-ondas na parte interna;
  • Boca de visita / abastecimento Ø 500 mm, com respiro tipo cabo de guarda-chuva na parte superior;
  • Visor de nível tipo coluna;
  • Dreno inferior com registro de esfera Ø 2”;
  • Tubulação com registro gaveta e bocal tipo “storz” Ø 2.1/2” para carregamento por hidrante;
  • Escada lateral para acesso à parte superior do tanque;
  • Armários laterais para guarda de ferramentas e acessórios de operação, dotados de portas e fechaduras, dreno, e com o assolho interno e parte superior externa dos armários revestidos com placas de borracha antiderrapante;
  • Proteções metálicas sobre as lanternas traseiras do caminhão;
  • Para-choue traseiro conforme normas vigentes do CONTRAN, contendo a plaqueta de homologação pelo INMETRO;
  • Faixas refletivas conforme exigências do CONTRAN;

Bomba de Alta Pressão

Bomba Alternativa Tríplex marca SIBRAVAC, dotada de dois Kits de camisas e êmbolos para operar nas seguintes condições:

  • Kit Ø 26: vazão de 76 litros/minuto e pressão máxima de 750 Kgf/cm2.
  • Kit Ø 45: vazão de 218 litros/minuto e pressão máxima de 250 Kgf/cm2.

Circuito de alimentação da Bomba dotado de registro de esfera e filtro “y” Ø 2.1/2”.

Circuito de descarga equipado com válvula de segurança, válvula reguladora de pressão com ajuste fino, manômetro com preenchimento em glicerina, e registros de esfera de alta pressão com sistema de “by-pass” para o tanque.

Sistema de Acionamento da Bomba de Alta Pressão

Motor Estacionário movido a diesel com potência de 165 CV @ 1.800 RPM, acoplado à Bomba através de junta flexível tipo pinoflex ou através de Embreagem Industrial e polias e correias.

Opcionalmente, a pedido do Cliente, a Bomba poderá ser acionada através de Caixa de Transferência Integral acoplada no cardam do caminhão, entre a caixa de câmbio e o diferencial.

Carretel Pincipal

Carretel Principal tipo “bandeira” dimensionado para armazenar 120 metros de mangueira de alta pressão de Ø 1”, equipado com junta rotativa e guia para enrolamento da mangueira de modo a evitar o remonte e sobreposição de camada de forma irregular, destinado aos serviços de desobstrução de redes de esgoto, galerias de águas pluviais e tubulações em geral.

O Carretel fica instalado no tampo traseiro do tanque, com estrutura de sustentação adequada e resistente, com acionamento hidráulico nos dois sentidos de rotação, com regulagem de velocidade em ambos os sentidos e com comando centralizado.

A unidade de acionamento do Carretel Principal é constituída de reservatório de óleo, bomba hidráulica de engrenagens, comando manual e motor hidráulico orbital.

Carretel Auxiliar

Carretel Auxiliar com acionamento manual, dimensionado para armazenar 60 metros de mangueira de alta pressão Ø 1/2”, instalado na lateral traseira do equipamento, destinado aos serviços de limpeza com pistola de hidrojateamento.

Painel de Comando / Controle

O Painel de Comando / Controle fica instalado na lateral direita traseira do equipamento, próximo ao Carretel Principal, contendo os seguintes instrumentos:

  • Chave geral/partida;
  • Botão de parada do motor
  • Comando de aceleração do motor;
  • Conta-giros para controle da rotação do motor;
  • Led indicativo de alta temperatura da água de refrigeração do motor;
  • Led indicativo de baixa pressão do óleo de lubrificação do motor;
  • Horímetro para controle do tempo de trabalho do equipamento;
  • Interruptor para os faróis auxiliares traseiros;
  • Interruptor para o sinalizador rotativo;
  • Tomada 12 volts para ligação do farol portátil;
  • Todos os instrumentos de comando/controle identificados com plaquetas de alumínio.

Acessórios / Complementos

O Equipamento é fornecido com os seguintes acessórios/complementos:

  • 120 (cento e vinte) metros de mangueira de alta pressão Ø 1”, sem emendas, termoplástica, pressão de trabalho até 200 bar, pressão de ruptura de 500 bar, com terminais macho NPT nas extremidades, instalada no Carretel Principal;
  • 03 (três) lances de 20 metros de mangueira de alta pressão Ø 1/2”, pressão de trabalho até 1.100 bar,pressão de ruptura de 2.750 bar, com terminais fêmea M22 nas extremidades, instalada no Carretel Auxiliar;
  • 01 (um) guia de mangueira para proteção contra quinas na entrada das redes, com extensão de 06 (seis) metros;
  • 01 (um) suporte com roldana em alumínio para proteção contra quinas na entrada do P.V.;
  • 02 (dois) bocais Ø 50 mm para desobstrução, com jatos propulsores traseiros a 35º e um frontal;
  • 02 (dois) bocais Ø 50 mm para gordura, com jatos propulsores traseiros a 35º tangenciais;
  • 01 (dois) bocal tipo vortex com cinco bicos traseiros a 20º e um frontal;
  • 01 (um) bocal tipo torpedo;
  • 01 (um) bocal tipo tijolo;
  • 01 (uma) pistola manual de fluxo aberto para hidrojateamento, para operar com pressão máxima de 1.000 Kgf/cm2;
  • 02 (dois) bicos para pistola de hidrojateamento, sendo um de jato concentrado e um de jato leque;
  • 01 (uma) morsa nº 3 instalada na parte traseira do equipamento, para substituição dos bocais;
  • 01 (um) conjunto de ferramentas apropriadas para a manutenção básica dos equipamentos e substituição dos bocais;
  • 20 (vinte) metros de mangote de lona Ø 70 mm com conexões “storz” Ø 2.1/2” nas extremidades, para
  • abastecimento do tanque por hidrante;
  • 02 (dois) faróis móveis direcionais Ø 6”, instalados na parte superior traseira do tanque, acionados através de um interruptor instalado no painel de comando;
  • 01 (um) sinalizador intermitente de segurança na cor amarelo âmbar, instalado na parte superior traseira do equipamento;
  • 01 (um) farol móvel portátil, 12Vcc, com cabo flexível com 10 (dez) metros de comprimento e plug para conectar à tomada elétrica;
