ELV-30 B

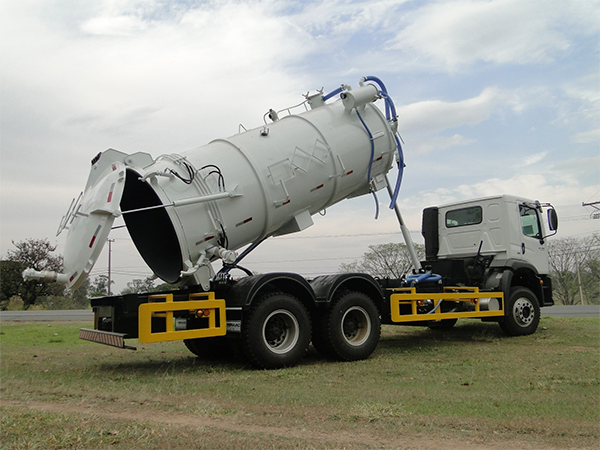

Clique para Ampliar (imagem)


Descrição

Equipamento de limpeza por sucção a vácuo modelo ELV-30B, marca SIBRAVAC, equipado com tanque reservatório basculante e bomba de vácuo de anel líquido, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.

Especificações

ESPECIFICAÇÕES - Tanque de Pressão

Camisas sem mangas protuberância cilíndrica e construído em chapa de aço de carbono com uma espessura de 3/16 "(4,76 mm) e um feixe de tiras reforçado externamente" L "laminado contra montado sobre o chassis, equipado com:

  • Quebra-ondas internas;
  • com a válvula de bóia superior por via oral;
  • depurador sifão segurança instalado no topo do tanque, equipada com um medidor de pressão de operação para monitorar e drenar Ø válvula de esfera 1.1 / 4 ";
  • Duas telas de vidro temperado com sistema de limpeza prático;
  • Tubo carregado com válvulas de retenção de bola rápidas ou Ø 4 "e bocal de conexão rápida instalado na parte traseira do tanque;
  • tubo de descarga com válvula de retenção rápido ou bola Ø 4 "quick conectar bico instalado na parte inferior da tampa traseira;
  • Voltar cobertura prevista na dobradiça na parte superior, com abertura / fecho através de macacos hidráulicos, parafusos e passou pelas borboletas, ea vedação de borracha nitrílica;
  • sistema de tanque de curvatura através de cilindro hidráulico de dois estágios com o comando instalado no lado direito da equipe;
  • Fornecimento de bomba de vácuo com válvula de esfera e filtro "Y" ou 1.1 / 4 ";
  • escada de acesso ao lado superior do tanque;
  • Suportes para apoiar as mangueiras de sucção e descarga;
  • Fender;
  • Para pára-choque traseiro como os padrões atuais da CNT com a aprovação de plaquetas pelo Inmetro;

Bomba de vácuo de anel de líquido para operar o deslocamento de ar 12 m3 / minuto , a pressão de vácuo de 720 mm de mercúrio ( 9,5 mca ) e uma pressão positiva de 1,0 kgf / cm2 , polias e correias com sistema transmissão conduzido com saída pneumática acoplar a caixa de velocidades do próprio caminhão.

Chave guia de fluxo (número 3 -Way ) para pressão ou vácuo de comutação , ligado à bomba de vácuo , tanque de água eo tanque através de tubos de PVC flexível .

Acessórios fornecidos

  • 02 ( dois) mangueira do bocal Ø 3 " ;
  • 02 ( dois) mangueira do bocal Ø 4 " ;
  • 02 (duas) placas em branco para bicos de conexão rápida ;
  • acelerador eletrônico ou veículo a motor pneumático ;
  • Caixa de ferramentas instalada no lado do chassi do caminhão ;
