ELV-30

Clique para Ampliar (imagem)


Descrição

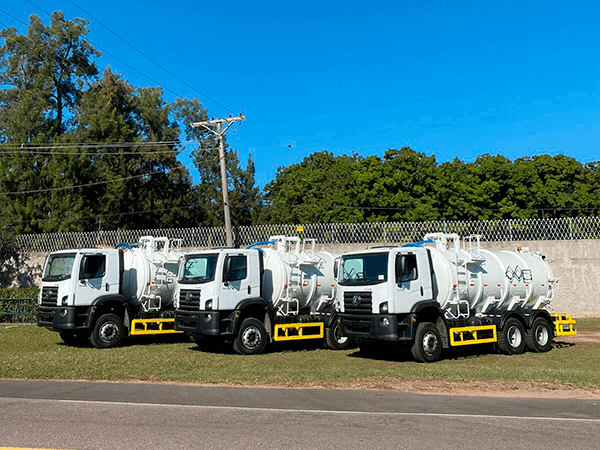

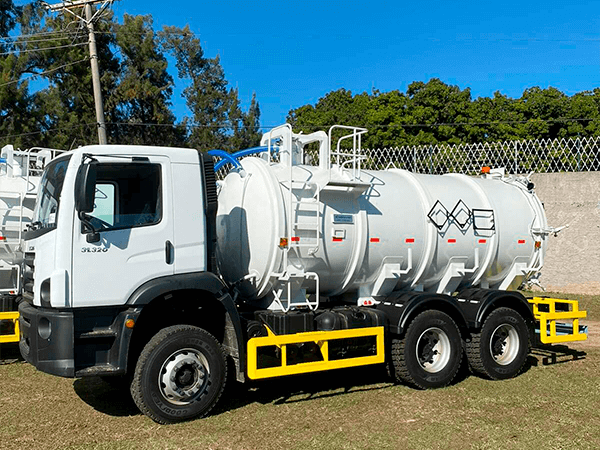

Equipamento de limpeza por sucção a alto vácuo modelo elv-30, marca SIBRAVAC, equipado com tanque reservatório e bomba de vácuo de anel líquido, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.

Especificações

Tanque Reservatório

Tanque com formato cilíndrico e tampos abaulados, construído em chapa de aço carbono de espessura 3/16” (4,76 mm) e reforçado externamente com cintas de viga “U” laminada, equipado com:

  • Quebra-ondas na parte interna;
  • Boca superior com válvula de retenção por bóia;
  • Sifão depurador de segurança instalado na lateral superior do tanque, dotado de manovacuômetro para controle da pressão de trabalho e dreno com registro de esfera Ø 1.1/4”;
  • Dois visores de vidro temperado com prático sistema de limpeza;
  • Tubulação de carga com registro de fecho rápido ou registro de esfera Ø 4” e bocal de engate rápido, instalado na lateral traseira do tanque;
  • Tubulação de descarga com registro de fecho rápido ou registro de esfera Ø 4” e bocal de engate rápido, instalado na parte inferior da tampa traseira;

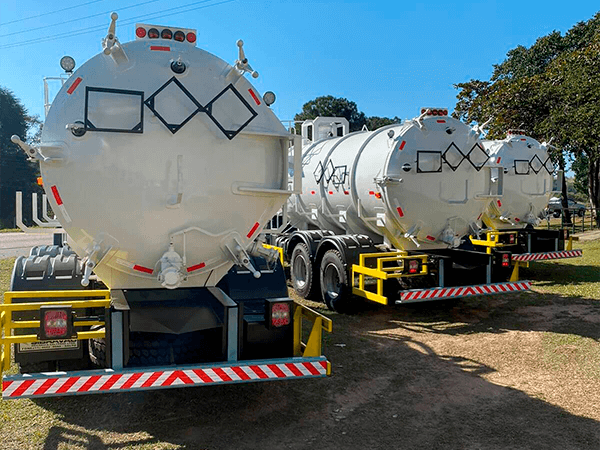

  • Tampa traseira disposta sobre dobradiça na parte superior, com abertura/fechamento através de fusos e borboletas roscadas, e vedação em borracha nitrílica;
  • Linha de alimentação da Bomba de Vácuo com registro de esfera e filtro “Y” Ø 1.1/4”;
  • Escada lateral para acesso à parte superior do tanque;
  • Suportes para apoio dos mangotes de sucção e descarga;
  • Calha traseira para evitar a queda de resíduos nas estruturas do chassi do caminhão;
  • Para-lamas;
  • Para-choque traseiro conforme normas vigentes do CNT, com plaqueta de homologação pelo INMETRO;

Sistema de Sucção

Bomba de Vácuo de anel líquido modelo MS-720AL para operar com deslocamento de ar de 12 m3/minuto, pressão de vácuo de 720 mm.Hg (9,5 m.c.a.) e pressão positiva de 1,0 Kgf/cm2, acionada por polias e correias com sistema de transmissão a partir de tomada de força de engate pneumático acoplada na caixa de câmbio do próprio caminhão.

Chave Direcionadora de Fluxo (Chave 3 Vias) para alternância de vácuo ou pressão, interligada à Bomba de Vácuo, reservatório de água e tanque através de mangotes flexíveis de PVC.

Acessórios Fornecidos

  • 02 (dois) bocais para mangote Ø 3”;
  • 02 (dois) bocais para mangote Ø 4”;
  • 02 (duas) tampas cegas para os bocais de engate rápido;
  • Acelerador eletrônico ou pneumático para o motor do caminhão;
  • Caixa de ferramenta instalada na lateral do chassi do caminhão;
