ELV-15
- Produto com certificação compulsória de segurança conforme registro 003806/2018 certificado pelo OCP 0135 CCP!
Descrição

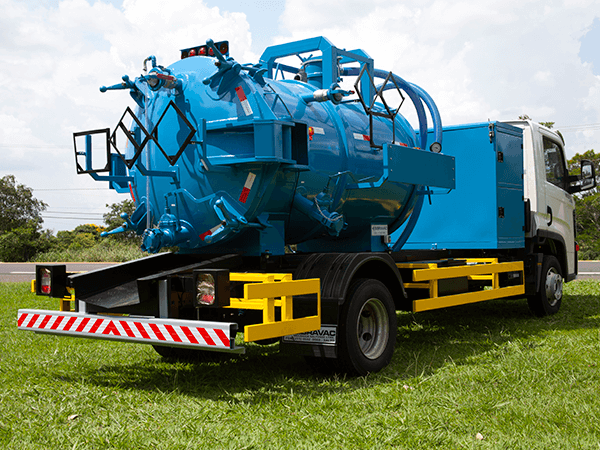

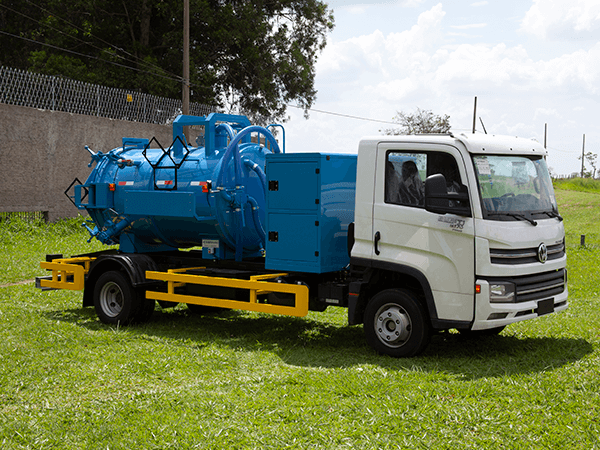

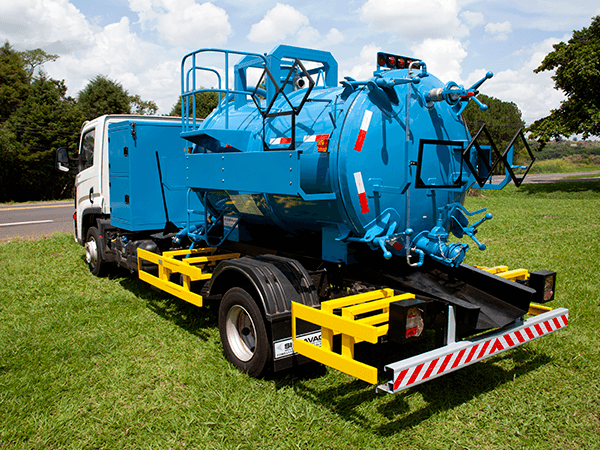

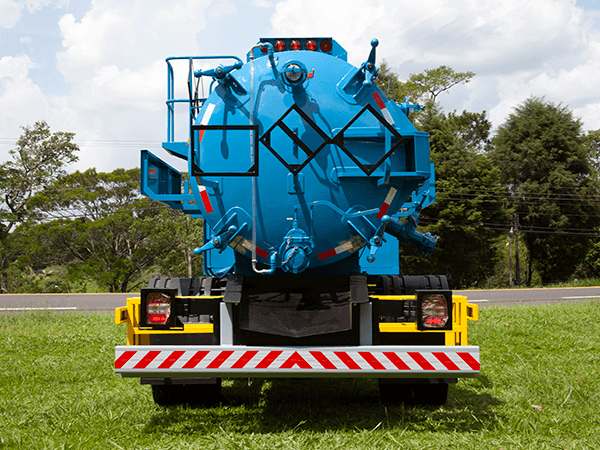

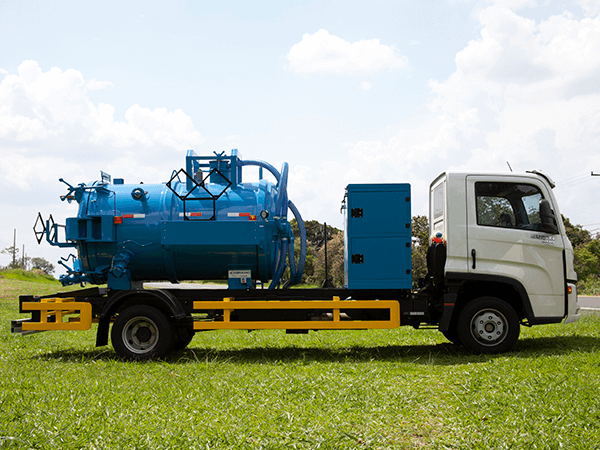

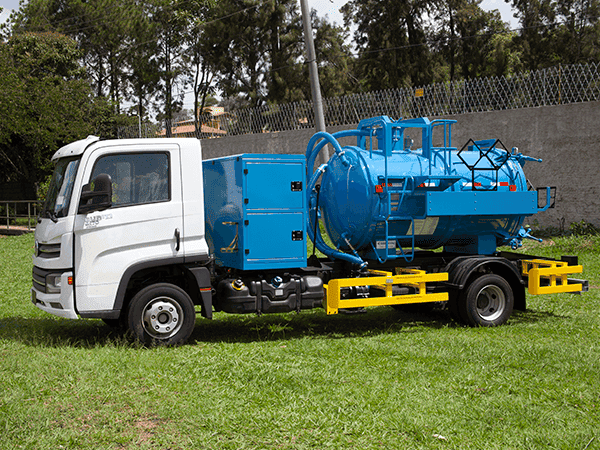

Equipamento de limpeza por sucção a alto vácuo modelo ELV-15, marca SIBRAVAC, equipado com tanque reservatório e bomba de vácuo de anel líquido, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.
ESPECIFICAÇÕES TÉCNICAS
Tanque Reservatório
Tanque Reservatório Tanque com formato cilíndrico e tampos abaulados, construído em chapa de aço carbono de espessura 3/16” (4,76 mm) e reforçado externamente com cintas de viga “U” laminada, equipado com:
- Quebra-ondas na parte interna;
- Boca superior com válvula de retenção por bóia;
- Sifão depurador de segurança embutido no tanque, dotado de manovacuômetro para controle da pressão de trabalho e dreno com registro de esfera Ø 1.1/4”; • Dois visores de vidro temperado com prático sistema de limpeza;
- Tubulação de carga com registro de fecho rápido ou registro de esfera Ø 3” e bocal de engate rápido, instalado na lateral traseira do tanque;
- Tubulação de descarga com registro de fecho rápido ou registro de esfera Ø 3” e bocal de engate rápido, instalado na parte inferior da tampa traseira;
- Tampa traseira disposta sobre dobradiça na lateral do tanque, com abertura / fechamento através de fusos e borboletas roscadas, e vedação em borracha nitrílica;
- Linha de alimentação da Bomba de Vácuo com registro de esfera e filtro “Y” Ø 1.1/4”;
- Suportes para apoio dos mangotes de sucção e descarga;
- Calha traseira para evitar a queda de resíduos nas estruturas do chassi do caminhão;
- Escada lateral com corrimão, para acesso à parte superior do tanque com plataforma padrão SIBRAVAC;
- Para-lamas com para-barros;
- Pára-choque traseiro articulado conforme normas vigentes do CNT, com plaqueta de homologação pelo INMETRO;
- Caixa para guarda de ferramentas, E.P.I. e acessórios de operação instalada na lateral do chassi do caminhão.
Sistema de Sucção
Bomba de Vácuo de anel líquido modelo MS-280AL para operar com deslocamento de ar de 4,7 m3/minuto, pressão de vácuo de 720 mm.Hg (9,5 m.c.a.) e pressão positiva de 1,5 Kgf/cm2, acionada por polias e correias com sistema de transmissão a partir de tomada de força de engate pneumático acoplada na caixa de câmbio do próprio caminhão.
Chave Direcionadora de Fluxo (Chave 3 Vias) para alternância de vácuo ou pressão, interligada à Bomba de Vácuo, reservatório de água e tanque através de mangotes flexíveis de PVC.
Acessórios Fornecidos
O Equipamento será fornecido com os seguintes acessórios/complementares.
- 02 (dois) bocais para mangote de sucção Ø 2”;
- 02 (dois) bocais para mangote de sucção Ø 3”;
- 02 (duas) tampas cegas para os bocais de engate rápido de carga e descarga;
- Porta cones de segurança;
- Suportes para placas de riscos;
- Suporte de extintor;
- Protetores laterais conforme legislação;
- 02 (dois) faróis móveis direcionais instalados na parte superior traseira do tanque para execução de trabalhos noturnos;
- 01 (um) sinalizador rotativo de segurança, na cor amarelo âmbar, instalado na parte superior traseira do equipamento;
- Válvula de segurança instalada na parte superior do tanque;
- Certificado CTPP.
