ELR-260

Clique para Ampliar (imagem)


Descrição

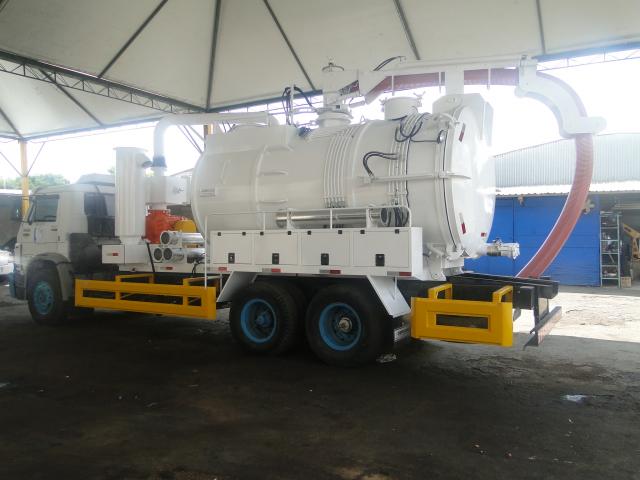

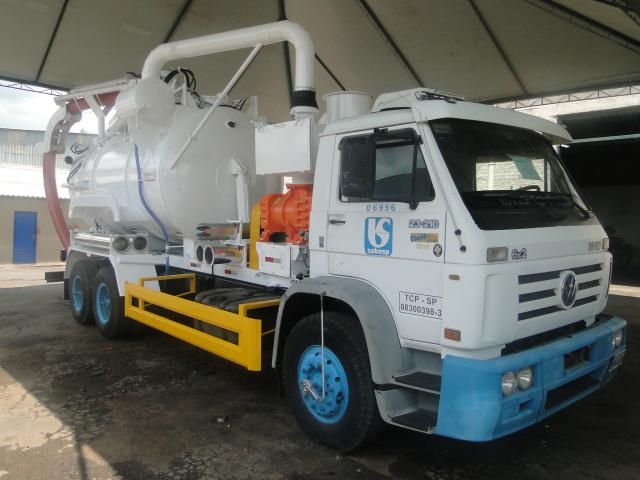

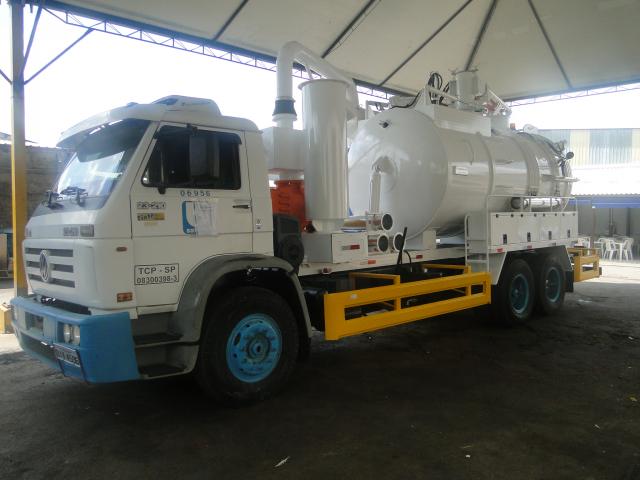

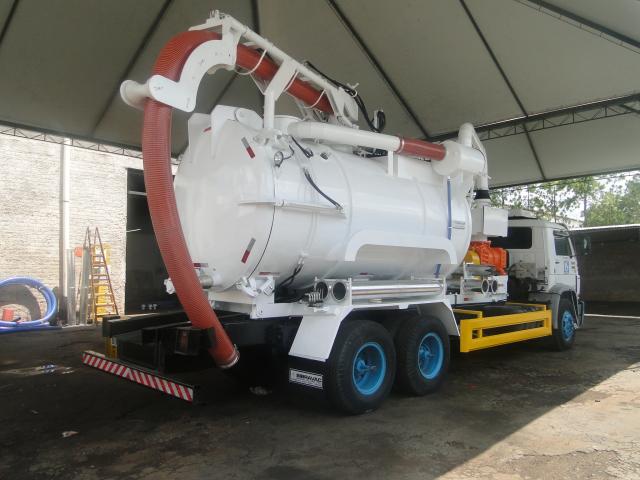

Equipamento de sucção a vácuo modelo ELR-260 da SIBRAVAC, montado e instalado em chassi de caminhão fornecido pelo cliente.

Especificações

Tanque Reservatório

-

Tanque com capacidade de 10.000 litros, fabricado em chapa de aço carbono com 3/16” (4,76mm) de espessura e reforçado estruturalmente com anéis em perfil “U”, equipado com:

Sistema de Vácuo

  • Quebra-ondas na parte interna;
  • Visores de vidro temperado com pratico sistema de limpeza, localizado na parte frontal dotanque reservatório;
  • Válvula de alivio e segurança instalado para pressão positiva de 0,7 kgf/cm²;
  • Tampa traseira disposta sobre dobradiça na parte superior com vedação em borracha
  • Nitrílica anticorrosiva e abertura através de pistão hidráulico e travamento hidráulico,
  • Nliminando o fecho borboleta, dotado de visor de controle de nível interno e duas válvulasde esfera com passagem plena diâmetro nominal de 4” e engate rápido para sucçãodiâmetro de 4” para sucção e descarga;
  • Sistema de basculamento com pistão hidráulico telescópio de simples ação com
  • Inclinação de 45º e com válvula de comando para controle do basculamento e sistema de segurança que evite o rebaixamento sem que tenha sido comandado pelo operador;
  • Bica traseira coletora de dejetos que ultrapassa o para-choque, evitando caída de
  • Resíduos no veiculo durante a limpeza interna;
  • Boca de inspeção instalada na parte superior diâmetro de 500 mm, vedação resistente a vácuo;
  • Boca superior diâmetro de 300 mm com válvula de retenção por bóia;
  • Sifão depurador instalado na lateral superior do tanque, com manovacuometro para
  • Controle de pressão de trabalho e dreno com registro de esfera diâmetro de 1.1/4”;
  • Escada lateral para acesso à parte superior do tanque;
  • Protetor de correias, contra chassi em viga “U” dobrada de ¼”;
  • Caixa de ferramentas, suportes para mangote, para-choque traseiro serão construídos e montados conforme normas ABNT e CNT, e também de acordo com especificações
  • Regulamentares do INMETRO e DNER para transportes de produtos;
  • Cabides laterais para apoio dos mangotes de sucção / descarga.

Sistema de Vácuo

Soprador de lóbulos rotativos de deslocamento positivo tipo “roots”, para operar nas seguintes condições:

  • Capacidade de deslocamento de ar de 5.800 m³ / hora;
  • Vácuo máximo de 500 mbar de pressão absoluta.
  • Circuito pneumático (ligação do soprador ao tanque reservatório), separador centrifugo vertical e filtro para retenção de finos, instalado entre o tanque de detritos e o roots, silenciador na descarga do roots e manovacuometro diâmetro de 4” com glicerina.

Lança Telescópica

A lança será dimensionada para mangueira de diâmetro de 8”, avanço de 1,5 metros e giro de 180º e angulação de 30º acionados hidraulicamente, sendo a base fixada no tanque por meio de tubo em aço carbono com uma flange fixa sobre o tubo e o conjunto de mancal em flange móvel guiados por buchas de bronze.

A lança telescópica será composto de corpo, braço e tubos de interligação para acomodar a mangueira de sucção facilitando seu movimento de avanço podendo ser acoplados tubos de alumínio (acessório) com fixação rápida para aumentar sua capacidade de alcance.

Acionamento por Tomada de Força Integral

  • Tomada de força integral posicionada ao longo do eixo cardam, entre a caixa de cambio e o diferencial;
  • Dimensionada adequadamente para acionar a bomba roots;
  • Acionamento e desengate do diferencial e das saídas de força por meio de cilindros
  • Pneumáticos incorporados;
  • Sistema de transmissão por polias e correias, dotados de esticadores e proteção contra
  • Acidentes, para acionamento da bomba “Roots”;
  • •Instalação e operação não interferirão na garantia original do veiculo;
  • O cardam será dinamicamente balanceado;
  • Painel de acionamento, na cabine do caminhão, com válvulas elétricas – pneumáticas e
  • Luzes indicativas;
  • O acionamento do sistema hidráulico do equipamento será por tomada de força do
  • Cambio, na qual estará acoplada a bomba hidráulica que permitira a utilização
  • Independente do sistema hidráulico em relação à bomba de sucção.

Painel de Comando / Controle

O painel de Comando / Controle será instalado na parte traseira do equipamento, onde terá os seguintes itens:

  • •Comando hidráulico para basculamento do tanque;
  • •Comando hidráulico para a abertura e fechamento da tampa traseira;
  • •Comando hidráulico para o travamento e destravamento da tampa traseira;
  • •Vacuômetro com glicerina e diâmetro de 100 mm;
  • •Tacômetro com diâmetro de 100 mm;
  • •02 (dois) horímetros, sendo um para o tacômetro e outro para a bomba “roots”;
  • •Chave liga / desliga para o giroflex e farol;
  • •Placa de identificação das funções dos controles e instrumentos;
  • •Comando micrométrico de aceleração do motor do caminhão.

Sistema Hidráulico

  • Bomba hidráulica;
  • Motor hidráulico;
  • Tubulações e mangueiras;
  • Válvulas de comando de sentido e velocidade;
  • Filtros de sucção e retorno.

Acessórios Fornecidos

  • •01 (um) vacuômetro;
  • •01 (uma) caixa de ferramentas;
  • •10 (dez) metros de mangote de sucção diâmetro de 4”;
  • •10 (dez) metros de mangote de sucção diâmetro de 3”;
  • •01 (um) conjunto de faixas refletivas para todo equipamento;
  • •01 (um) farol direcional para trabalhos noturnos;
  • •Suporte para cones;
  • 10 (dez) metros em extensões metálicas em alumínio com diâmetro de 8”, sendo 04
  • (quatro) lances de 1,5 metros de comprimento e as 02 (duas) de 2,0 metros de
  • Comprimento, cada uma podendo ser acoplada à outra e ao mangote por abraçadeiras de engate rápido;
