ELPV-40

Clique para Ampliar (imagem)


Descrição

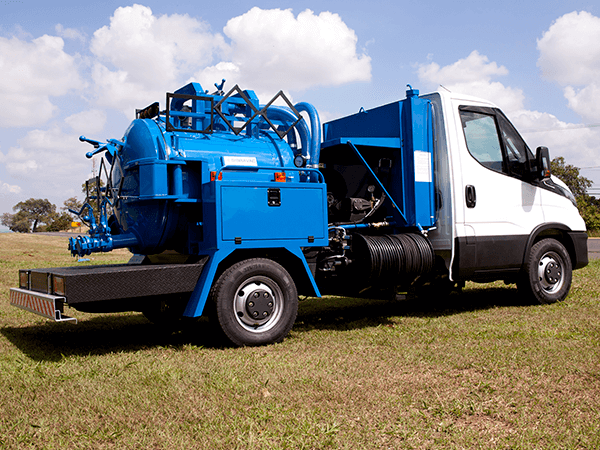

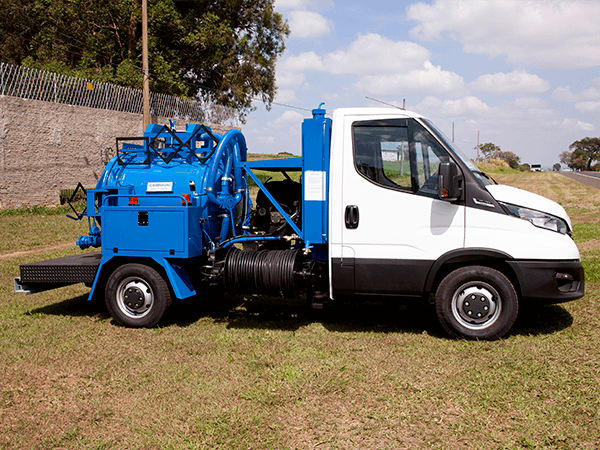

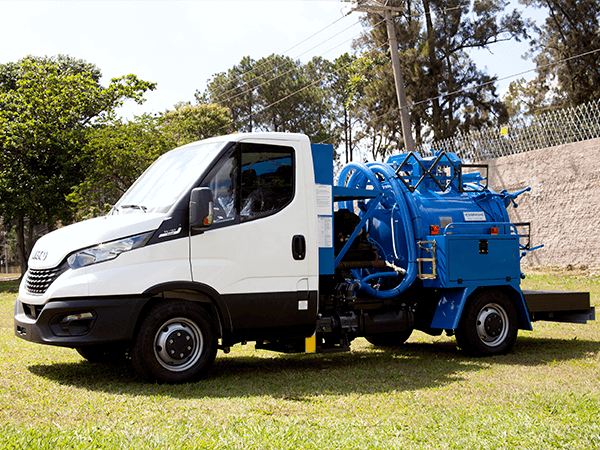

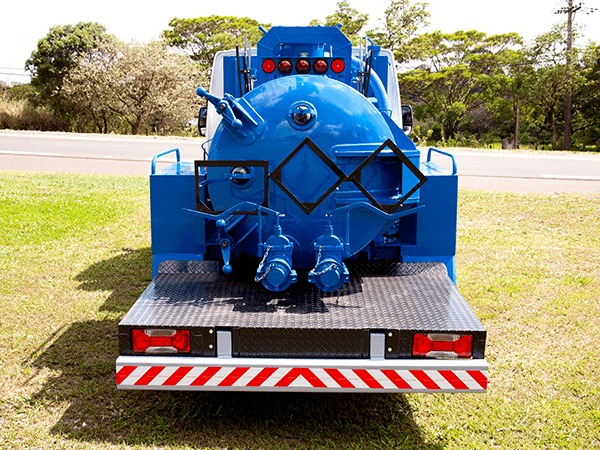

Equipamento Combinado de hidrojateamento sob alta pressão e sucção a alto vácuo modelo ELPV-40, marca SIBRAVAC, para desobstrução e limpeza de ramais e redes de esgoto sanitário e poços de visita, instalado sobre chassi de caminhão fornecido pelo Cliente, de modo a torná-lo transportável.

Especificações

Tanque Reservatório

Tanque em formato cilíndrico e tampos abaulados, construído em chapa de aço carbono de espessura 3/16” (4,76 mm) e reforçado externamente com cintas de viga “U” laminada, dividido em dois compartimentos sendo, um na parte dianteira destinado a água de hidrojateamento e outros na parte traseira para armazenamento dos detritos coletados por sucção, equipado com os seguintes acessórios:

  • Compartimento de Água
  • Quebra-ondas na parte interna;
  • Boca de visita / abastecimento Ø 500 mm, com respiro tipo cabo de guarda-chuva na parte superior;
  • Visor de nível tipo coluna;
  • Dreno inferior com registro de esfera Ø 2”;
  • Tubulação com registro gaveta e bocal tipo “storz” Ø 2.1/2” para carregamento por hidrante;
  • Linha de alimentação da bomba de alta pressão com registro de esfera e filtro “Y” Ø 2”;
  • Quebra-ondas na parte interna;
  • Boca superior com válvula de retenção por bóia;
  • Sifão depurador de segurança instalado na lateral superior do tanque, dotado de manovacuômetro para controle da pressão de trabalho e dreno com registro de esfera Ø 1.1/4”;
  • Dois visores de vidro temperado com prático sistema de limpeza;
  • Tubulação de carga com registro de esfera Ø 3” e bocal de engate rápido, instalado na lateral traseira do tanque;
  • Tubulação de descarga com registro de esfera Ø 3” e bocal de engate rápido, instalado na parte inferior da tampa traseira;
  • Tampa traseira disposta sobre dobradiça na parte superior, com fechamento através de fusos e borboletas roscadas, abertura através de cilindros hidráulicos de dupla ação, e vedação em borracha nitrílica;
  • Geral
  • Suportes para apoio dos mangotes de sucção e descarga;
  • Escada lateral para acesso à parte superior do tanque;
  • Calha traseira para evitar a queda de resíduos nas estruturas do chassi do caminhão
  • Para-choque traseiro conforme normas vigentes do CNT, com plaqueta de homologação pelo INMETRO;
  • Armários laterais para guarda de ferramentas e acessórios de operação, dotados de portas,
  • Fechaduras, dreno, vedação com perfil de borracha da linha automotiva, pintura interna com tinta emborrachada, revestimento do assoalho interno e parte superior externa dos armários protegidos por piso de borracha antiderrapante;

Sistema de Hidrojateamento

Bomba Alternativa Tríplex com vazão de 66 litros/minuto e pressão máxima de 140 Kgf/cm2.

Circuito de alimentação da Bomba dotado de registro de esfera e filtro “Y” Ø 1.1/4”. Circuito de descarga da Bomba equipado com válvula reguladora de pressão com by-pass para o tanque, manômetro e registros de esfera de alta pressão.

Carretel Principal tipo “bandeira”, dimensionado para armazenar 120 metros de mangueira de alta pressão de Ø 5/8”, equipado com junta rotativa e guia para enrolamento da mangueira de modo a evitar o remonte e sobreposição de camada de forma irregular. O Carretel Principal fica instalado no tampo traseiro do tanque, com estrutura de sustentação adequada e resistente, com acionamento hidráulico nos dois sentidos de rotação, com regulagem de velocidade em ambos os sentidos e com comando centralizado.

A unidade de acionamento do Carretel Principal é constituída de reservatório de óleo, bomba hidráulica de engrenagens, comando manual e motor hidráulico orbital.

Carretel Auxiliar com acionamento manual, dimensionado para armazenar 30 metros de mangueira de alta pressão Ø 1/2”, instalado na lateral traseira do equipamento, equipado com junta rotativa.

Sistema de Sucção

Bomba de Vácuo de anel líquido modelo MS-280AL para operar com deslocamento de ar de 4,7

m3/minuto, pressão de vácuo de 720 mm.Hg (9,5 m.c.a.) e pressão positiva de 1,0 Kgf/cm2. Chave Direcionadora de Fluxo (Chave 3 Vias) para alternância de vácuo ou pressão, interligada à Bomba de Vácuo, reservatório de água e tanque através de mangotes flexíveis de PVC.

Sistema de Acionamento

Acionamento das Bombas através de polias e correias com sistema de transmissão a partir de tomada de força de engate pneumático acoplada na caixa de câmbio do próprio caminhão.

Painel de Comando / Controle

O Painel de Comando/Controle fica instalado na lateral traseira do equipamento, de forma operacional, contendo os seguintes instrumentos:

  • Comando de aceleração do motor do caminhão;
  • Conta-giros para controle da rotação do motor;
  • Luz indicadora de alta temperatura da água de refrigeração do motor;
  • Luz indicadora de baixa pressão do óleo de lubrificação do motor;
  • Horímetros de funcionamento;
  • Comando de abertura/fechamento da tampa traseira;
  • Interruptor para os faróis auxiliares traseiros;
  • Interruptor para o sinalizador rotativo;
  • Tomada para conexão do plug do farol móvel;
  • Todos os instrumentos de comando/controle identificados com plaquetas de alumínio.

Nota: o comando de acionamento do carretel principal fica instalado na parte traseira do equipamento.

Acessórios / Complementos

O Equipamento é fornecido com os seguintes acessórios/complementos:

  • 120 (cento e vinte) metros de mangueira de alta pressão Ø 5/8”, sem emendas, termoplástica, pressão de trabalho até 200 bar, pressão de ruptura de 500 bar, com terminais macho NPT nas extremidades, instalada no Carretel Principal;
  • 30 (trinta) metros de mangueira de alta pressão Ø 1/2”, sem emendas, pressão de trabalho até 160 bar, pressão de ruptura de 640 bar, com fêmea giratória nas extremidades, instalada no Carretel
  • Auxiliar;
  • 01 (um) guia de mangueira para proteção contra quinas na entrada das redes, com extensão de 06 (seis) metros;
  • 01 (um) suporte com roldana em alumínio para proteção contra quinas na entrada do P.V.;
  • 02 (dois) bocais Ø 40 mm para desobstrução, com jatos propulsores traseiros a 35º e um frontal;
  • 02 (dois) bocais Ø 40 mm para gordura, com jatos propulsores traseiros a 35º tangenciais;
  • 02 (dois) bocais Ø 28 mm para desobstrução de ramais, com jatos propulsores traseiros a 30º e um frontal;
  • 01 (uma) pistola manual para hidrojateamento, para operar com pressão até 160 Kgf/cm2;
  • 02 (dois) bicos para pistola de hidrojateamento, sendo um de jato concentrado e um de jato leque;
  • 02 (dois) bocais para mangote Ø 2”;
  • 02 (dois) bocais para mangote Ø 3”;
  • 02 (duas) tampas cegas para os bocais de engate rápido;
  • 02 (dois) faróis móveis direcionais Ø 6”, instalados na parte superior traseira do tanque, para execução de trabalhos noturnos;
  • 01 (um) sinalizador intermitente de segurança na cor amarelo âmbar, instalado na parte superior traseira do equipamento;
  • 01 (um) farol móvel portátil, 12 Vcc, com cabo flexível com 10 (dez) metros de comprimento e plug para conectar à tomada elétrica;
  • 01 (uma) morsa nº 3 instalada na parte traseira do equipamento, para substituição dos bocais;
  • 01 (um) conjunto de ferramentas apropriadas para a manutenção básica dos equipamentos;

Nota: Opcionalmente, a pedido do Cliente, outros acessórios poderão ser fornecidos.
